소리는 들리는데 화면이 안 켜지는 증상과 화면 노이즈 현상 완벽 해결

안녕하세요. 사요샵입니다.

오늘 소개해 드릴 수리기는 2011년 5월에 출시된 엘지 55인치 LED TV의 고장 수리입니다.
해당 모델은 오랜 기간 사랑받아온 제품이지만, 시간이 지나면서 부품 노후화로 인한 특유의 증상들이
발생할 수 있습니다. 동일한 증상으로 불편을 겪고 계신 분들께 도움이 되기를 바랍니다.

제품 정보 및 고장 증상

브랜드 및 모델: LG 55LW5700

출시 년도: 2011년 05월

고장 증상: 티비 전원을 켜면 소리는 정상적으로 들리지만 화면은 아무것도 나오지 않는 화면무 증상

고장 원인: 내부 LED 백라이트 불량 및 LVDS 케이블 접촉 불량으로 인한 화면 노이즈 발생

내부 점검 및 부품 기능 설명

정확한 고장 진단을 위해 티비 후면 케이스를 분해하고 내부 점검을 진행했습니다.
수리 과정에서 확인한 주요 부품들의 모습과 각각의 핵심 기능은 다음과 같습니다.

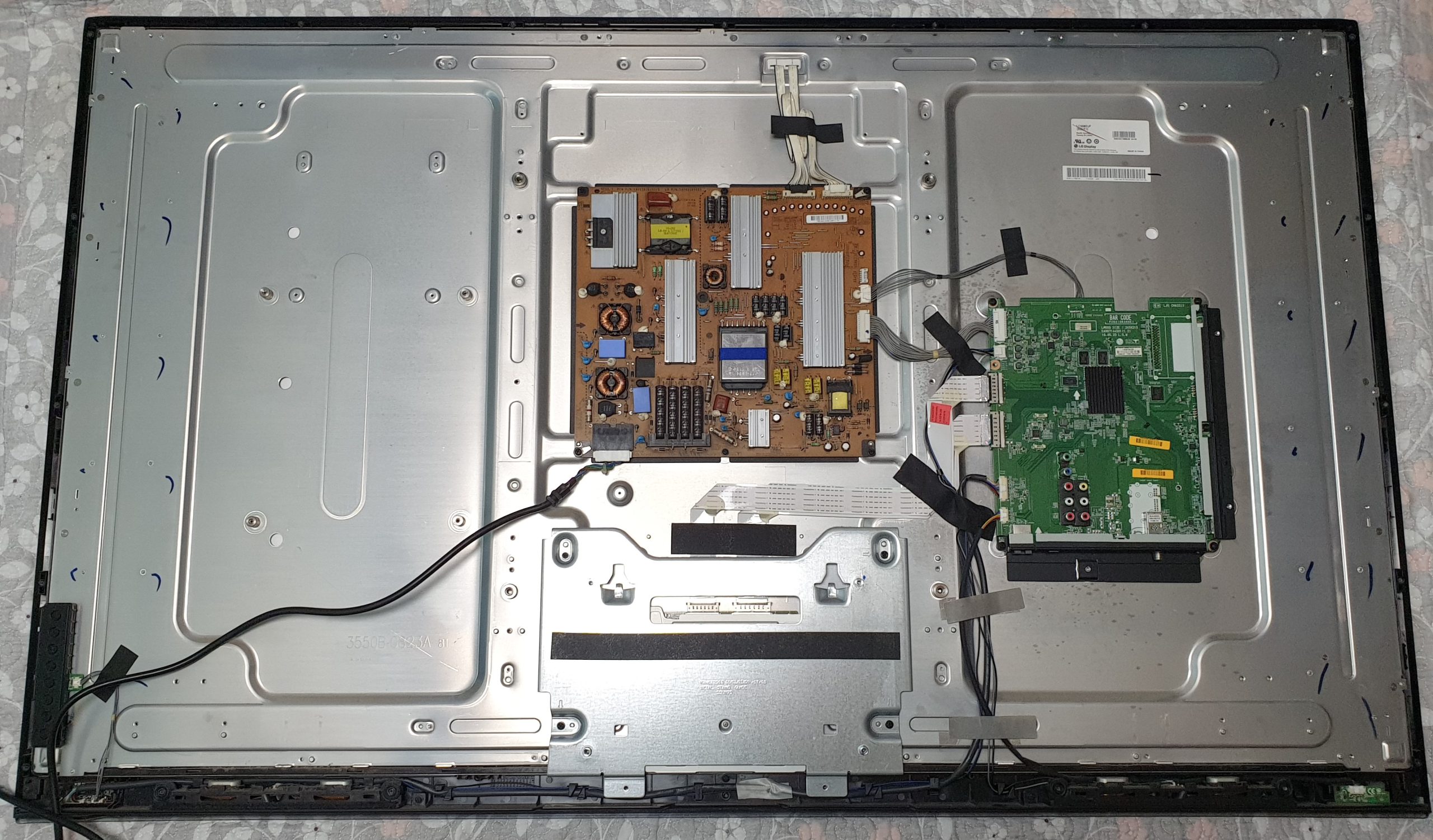

내부 전체 구성: 티비의 전원 공급, 영상 신호처리, 패널구동을 담당하는 보드들이 정렬되어 있는
내부 핵심 구조입니다.

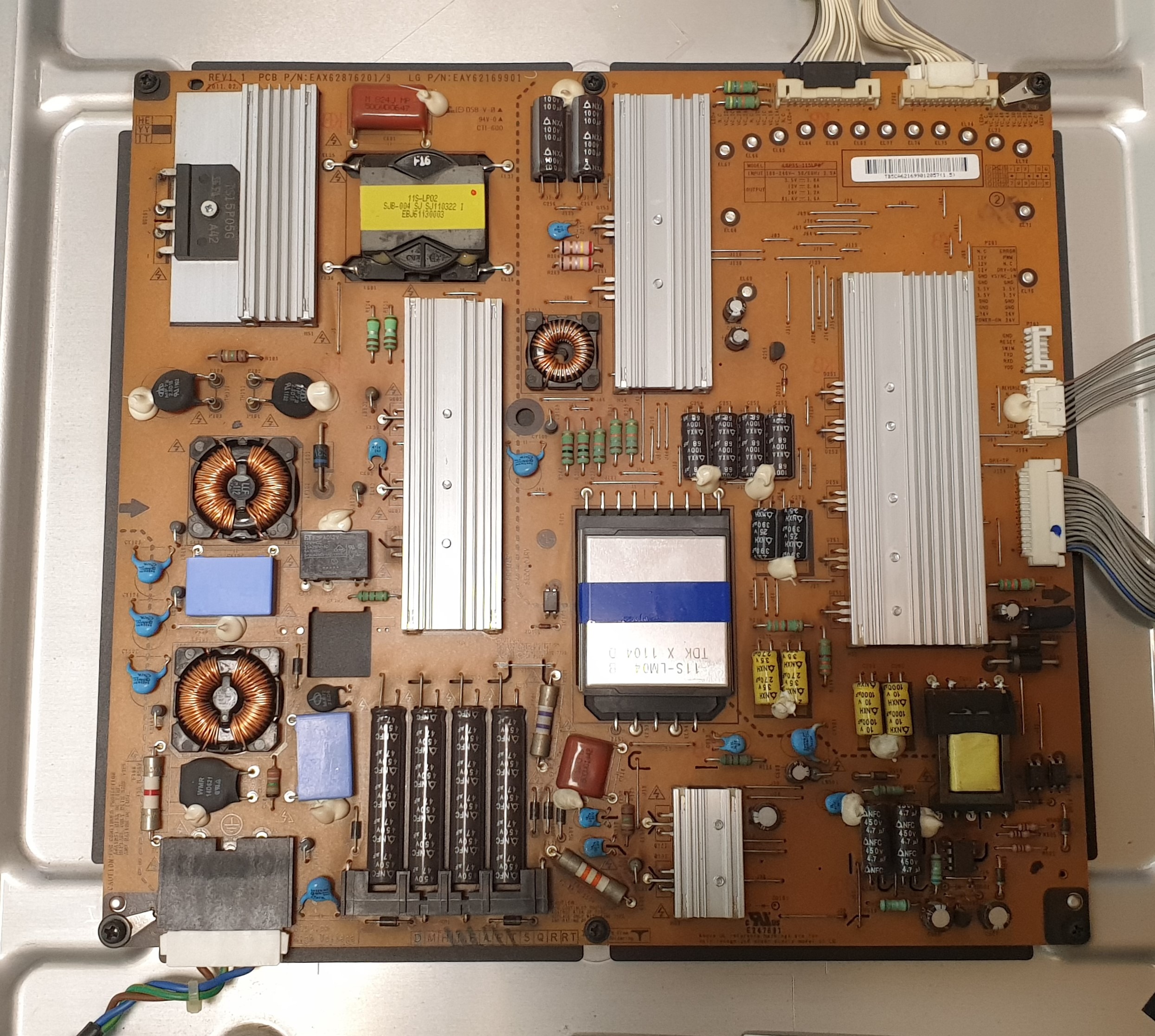

파워보드 : 외부에서 들어오는 220V 교류 전원을 티비 구동에 필요한 직류 전압으로 변환하여
메인보드와 백라이트 등에 안정적으로 공급하는 역할을 합니다.

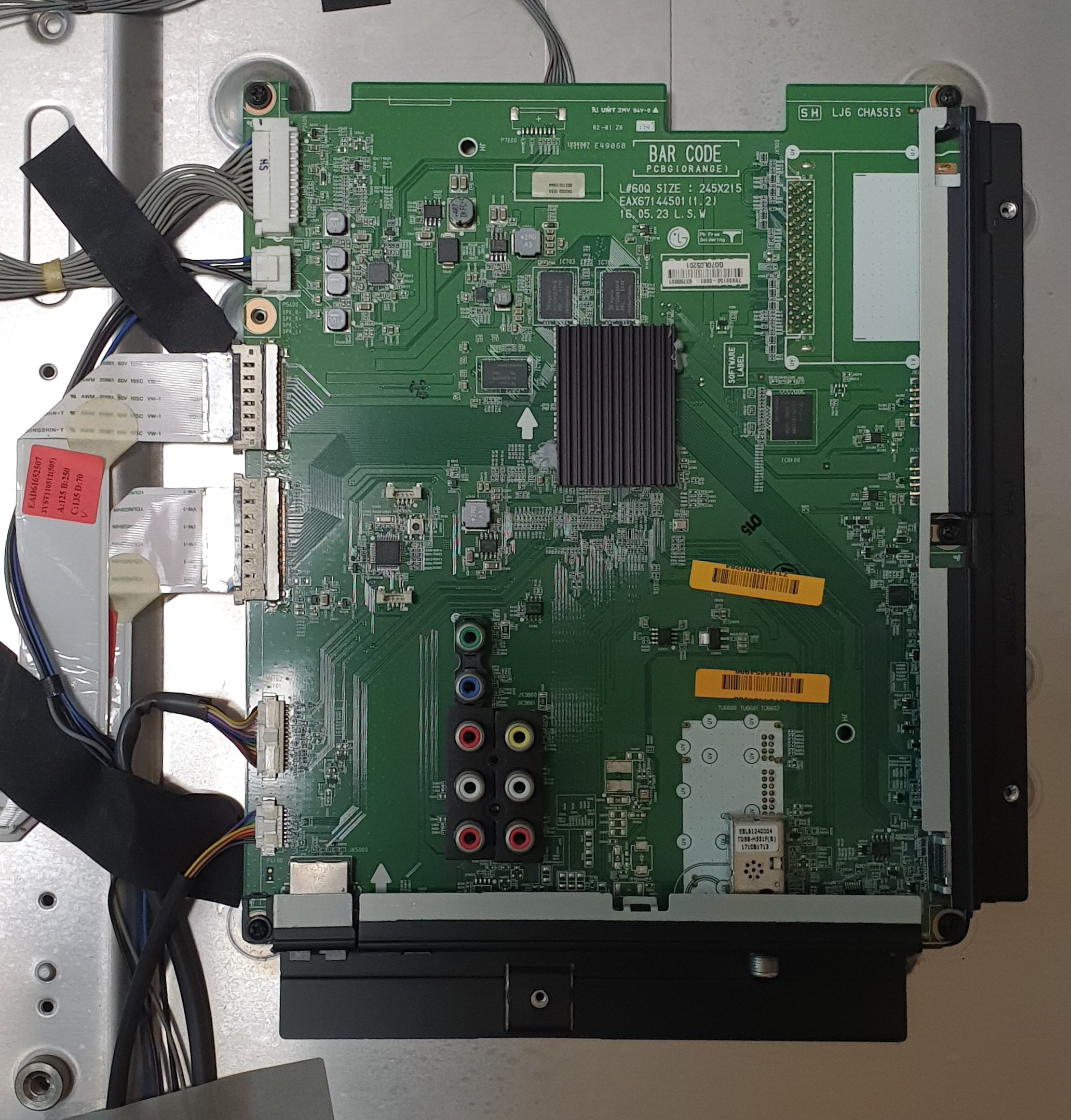

메인보드 : 방송 신호나 외부 입력 영상을 입력받아 영상 및 음성 신호로 제어하고 분배하는
티비의 두뇌 역할을 담당합니다.

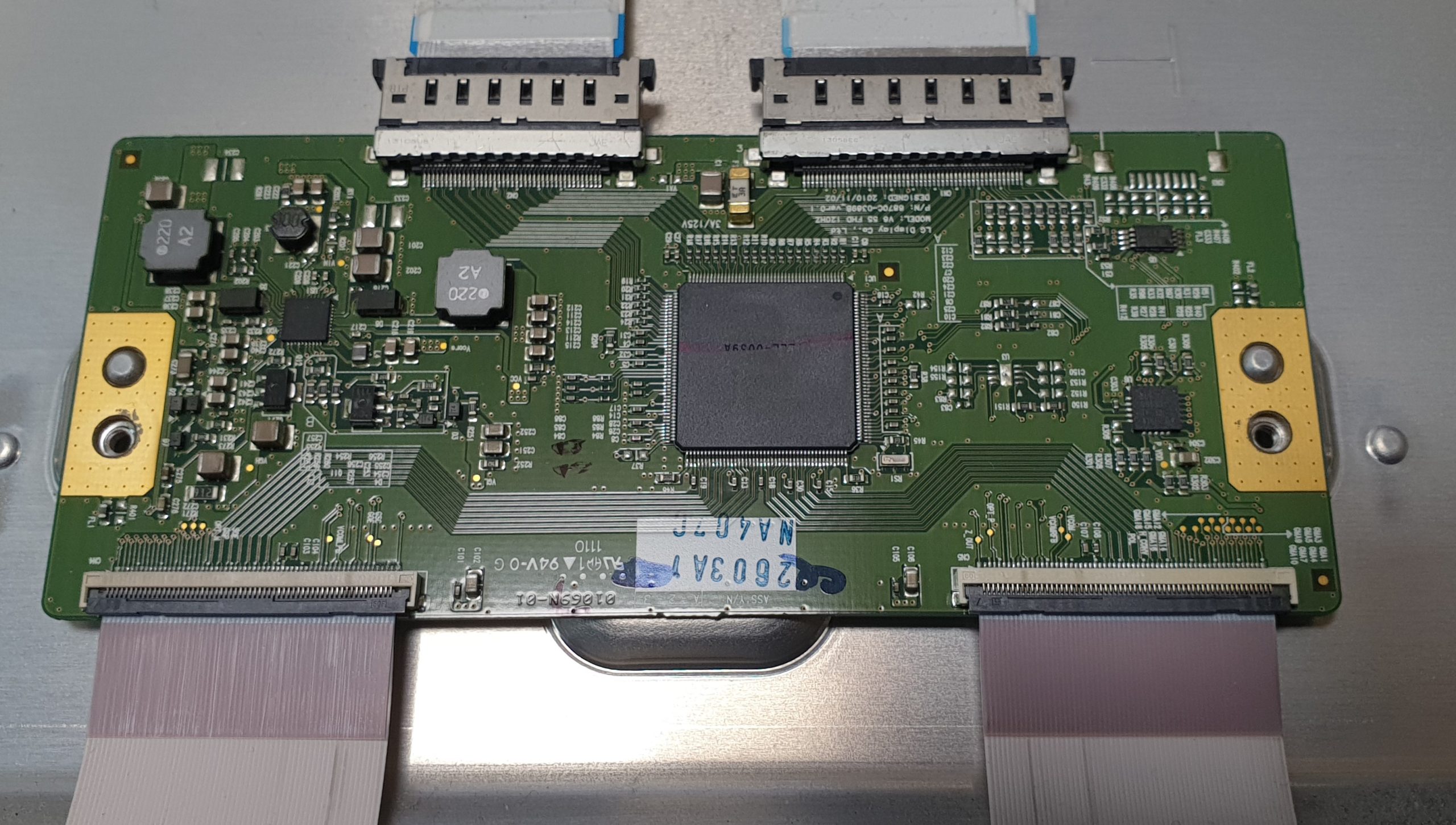

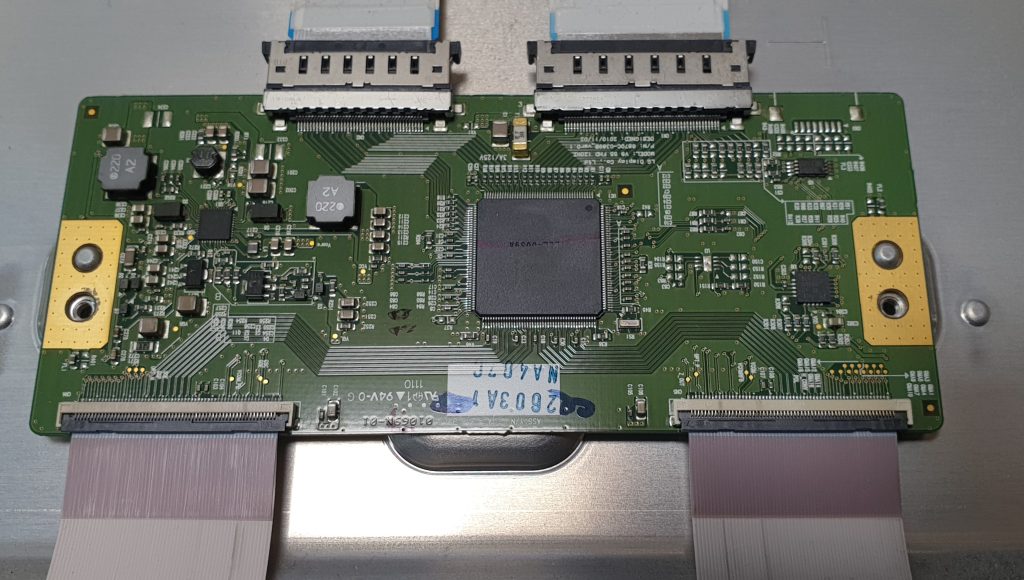

티콘보드 : 메인보드에서 넘어온 영상 데이터 신호를 패널 구동 칩에 맞게 변환하여 화면에 정확한
색상과 영상을 표현하도록 조율하는 장치입니다.

수리 및 조치 내용

1. 백라이트 신품 교체 패널을 조심스럽게 분해하여 내부 LED모듈을 점검한 결과, 오랜 사용으로 인해 백라이트가 불량인 상태였습니다. 부분 수리가 아닌 내구성을 위해 백라이트 전체를 신품으로 전면 교체 장착하였습니다.
교체 후 환하고 균일하게 장시간 정상작동합니다.

2. LVDS 케이블 교체 화면이 켜진 후 미세한 노이즈 현상이 추가로 발견되었습니다.
메인보드와 티콘보드를 연결하는 LVDS 케이블의 접촉 불량이 원인이었으며,
해당 케이블을 교체하여 노이즈를 완벽하게 제거했습니다.

특기사항

LG 55LW5700 모델은 백라이트 고장과 함께 영상 신호 케이블의 접촉 불량이 동반되는 경우가 종종 있습니다.
정밀 점검을 통해 연관된 케이블 노후화까지 함께 해결해야 수리 후 노이즈없이 깨끗하고, 안정적으로 사용할 수
있습니다. 교체 완료 후 충분한 에이징 테스트를 거쳐 정상 출고했습니다.
